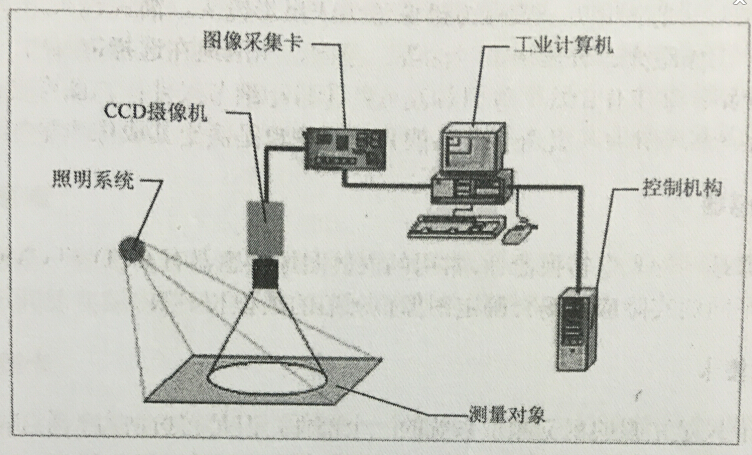

一个典型的视觉测量系统的组成和结构示意图如下图所示，其组成单元包括光源。 镜头、图橡传感器、照橡采集卡、计算机(包含通信、输入/输出单元)。影像处理系统和输 出设备。 其基本工作流程可以描述为，利用光源对场景进行照明，光学成橡系统将被测目 标成橡在图橡传感器的光敏面上图橡传感器的光敏单元将被测目标图橡转换为电信号 通过图慷采集忙(A/D转换器)将模拟电信号转换成数字图标信号，并将其输入到计算机 中； 专用的影像处理系统对获取的影像进行各种变换和操作，对影像中感兴趣的目标进行 测量，从而获得影像特征的特征参数(如面积、数量、位置、长度)，提供分析和反馈最 后根据预设的容许度和其他条件输出结果。
